中兴轨道交通集中监控系统具有采集、显示、存储打印通信系统中的告警故障信息，及时提醒工作人员发生故障，能够对通信系统的运行状况进行24小时不间断信息采集，当收到故障告警信息时，客户端屏幕显示告警信息并发出告警提示音。

【系统功能】

1、告警采集

       集中告警系统可以为用户提供24小时不间断与通信各子系统网管终端进行数据通信，监控对象（系统、设备、设备板卡）的工作状态、运行参数、设备资源信息等相应的操作；

2、告警显示

      提供友好的用户界面，对报警信息进行分站点，子系统的显示。对于不同级别的报警信息显示不同的颜色，便于用户辨认故障发生时产生声音报警信息，提醒值班人员及时处理故障。

3、告警过滤

       告警过滤是指系统管理员可以根据自己对各子系统关注角度不同来设定不同的过滤条件，过滤出自己关心的告警信息，对于一些不重要或不关心的告警信息，可以通过界面选择是否显示。对于不需在界面上显示的告警信息，集中告警系统仍会将该类信息记录在数据库中以备查询。

4、告警信息处理

       集中告警系统对接收到各子系统的告警/恢复信息编码进行确认，并将告警/恢复信息记录在集中告警数据库中。

5、告警备份/清除

      系统提供自动清除和手工清除两种告警清除方式，根据告警消息保存时间要求，定期自动备份/删除数据库记录，根据查询结果手动备份/删除数据库记录。

6、告警同步

       接收时钟子系统发送的时标信号，对集中告警设备进行时钟同步校时，通过串口转换器（RS422/RS232）或NTP以太网方式接收，将时钟信号与系统时间比较决定是否对时间进行校时。

7、告警查询显示与统计

      用户可以对存储于数据库中的告警信息进行查询显示，查询条件可以按照子系统、站点、故障发生时间，故障级别进行告警查询，对查询结果进行报表统计。

8、系统安全管理

      通过用户名、密码登录集中告警系统，对不同级别的用户分配不同的权限，用户管理权限分为普通用户、管理员用户和操作员三个等级，其中，管理用户具有对整个系统的操作，修改权限；普通用户具备管理相应子系统的操作、修改权限；操作员用户只具有对相应子系统的告警浏览、确认、查询等权限。

9、日志功能

在服务器和客户端同时记录系统运行日志。



【系统构成】

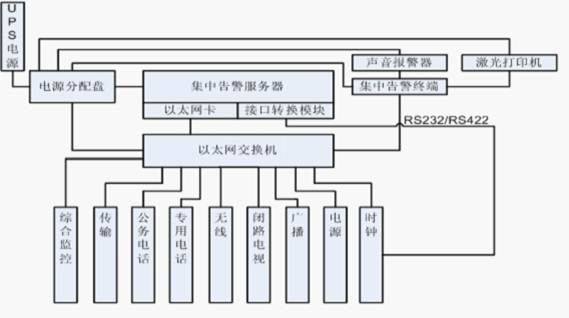

       本系统由集中告警服务器、集中告警终端、系统软件、网络打印机、以太网交换机、移动监控终端、故障声音报警器、信息采集设备（RS232/RS422/NTP以太网接口）、电源分配盘和相应的配线及附件等组成。





        在轨道交通系统中集中告警系统的告警信息来自于传输系统、公务电话系统、专用电话系统、无线系统、广播系统、闭路电视监控系统、时钟系统、电源系统等系统在控制中心的网管终端，同时集中告警系统在接收到这些子系统的告警信息后，向综合监控系统（ISCS）系统输出告警信息。

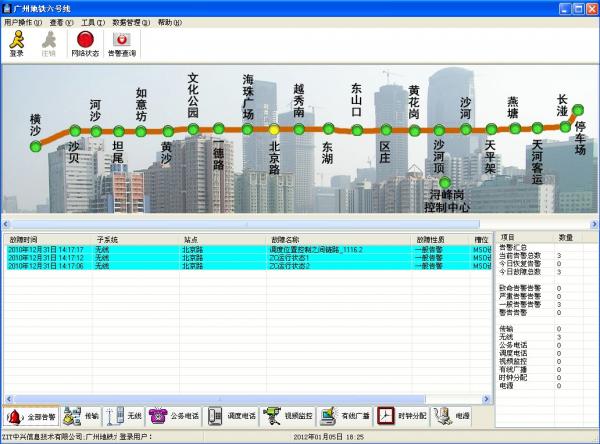

【主界面】

       每个站点的运行状态分别用不同的颜色按钮代表，站点状态正常时显示绿色，一般告警显示橙色，严重告警时显示红色。



【技术指标 】

 1、网络传输正常时，系统告警响应时间、数据响应时间、命令执行响应时间不超过10秒；

2、故障告警接收准确率100%；

3、系统全网系统时钟保持同步，时钟误差小于1秒；

4、所有监测采集原始数据存储时间不小于1年，告警数据存储时间不小于1年；

5、网络系统采用C/S结构，不会因本设备原因使各子系统网管性能下降；

6、所有系统用户根据权限可以共享信息：监测信息、统计信息；

7、系统平均故障间隔时间MTBF> 27962小时
